成果簡介：
儲罐（瓶）內置重力式防護應急自封堵裝置突破了泄漏應急自封堵裝置與危化品罐介質通道匹配技術，及重力式單向應急安全閥閥芯與危化品介質流體壓力平衡控制兩項關鍵技術，發生管線附件泄漏時只需滾動罐或瓶體（大于45度），依靠?jī)?nèi)置重力閥芯就可實現快速自封堵。實現了結構小型化設計，具備結構簡單、性能可靠、操作簡便，處置效率和成功率高的優點，同時兼具經濟性。該成果可對閥門、管線附件泄漏進行快速應急處置，提高了危化品儲罐（瓶）事故應急處置技術水平與能力，防控泄漏后次生災害事故的發生。

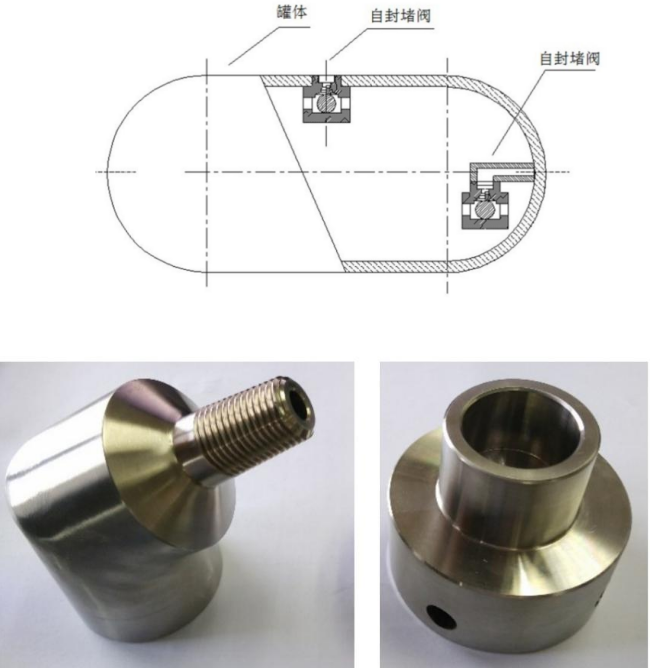

成果圖片：
功能特點：
儲罐（瓶）內置重力式防護應急自封堵裝置主要由閥本體、配套閥芯（重力球）、或防爆驅動活塞缸等組成，安裝在儲罐（瓶）進出料、放空閥等所有罐體內部介質通道處。該裝置正常工況條件下依靠自身重力與閥座脫離保持介質通道暢通，緊急狀態下如在儲存、運輸和使用過程中出現閥、減壓閥、管線等泄漏時，只需滾動罐或瓶體（大于45度），球形閥芯和錐形閥芯在自身的重力作用下與各自對應的閥座密封面匹配壓緊形成兩道密封，阻斷內外介質通道，可緊急切斷泄漏，實現快速自封堵的目的。
技術要求：
性能 |
指標參數 |
結構可靠性 |
耐壓測試，耐壓不低于2.5MPa |
耐腐蝕性測試，根據儲罐介質不同，耐腐蝕性V＜0.001 |
密封性能動態試驗、低溫動態試驗等，密封性能B級 |
防爆等級可達 ExdII CT4 |
應急功能 |
安裝在儲罐（瓶）進出料、放空閥等內部介質通道處，采用無源重力自封堵技術 |
閥體動態翻轉，閥芯封閉性能測試，翻轉角度不大于45度 |
氣動控制閥芯封閉性能測試，封閉動作時間小于5s |
